Sammelt Vibration, Strom & Temperatur direkt an der Maschine — analysiert lokal mit FFT & MCSA und streamt sicher per MQTT/TLS in die Nodrix Cloud.
Wählen Sie eine Ansicht — Hauptbild, Anschlüsse, Platinen-Layout oder Schaltschrank-Einbau.
Wählen Sie zwischen vollständigen technischen Daten oder direktem Zugriff auf die Dokumentation.

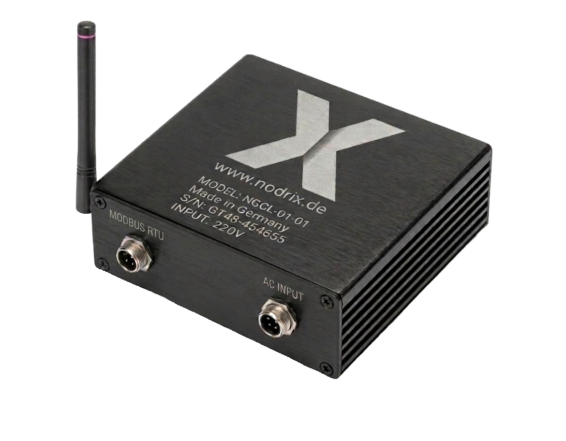

⚡ Edge-Processing & Speicher | |
| CPU-Architektur | 32-Bit Dual-Core RISC |
| Taktfrequenz | 240 MHz |
| Beschleuniger | Vector / DSP (FFT & MCSA) |
| Volatile Memory (RAM) | 8 MB Octal PSRAM |
| Non-Volatile Speicher | 16 MB Quad SPI Flash |
| Lokale Alarm-Engine | On-Board Piezo Buzzer |
📊 Analog-Eingänge & MCSA | |
| Analog-Kanäle | 6× Single-Ended (CT-fähig) |
| Anwendungs-Kapazität | 2× 3-Phasen oder 6× 1-Phasen |
| ADC-Auflösung | 12-Bit High-Speed |
| Sampling-Modus | Synchron / Sequentiell |
| Eingangs-Pegel | 0–1 VAC / 0–50 mA |
| Signalkonditionierung | On-Board Anti-Aliasing |
🔋 Versorgung & Schutz | |
| Nenn-Eingangsspannung | 24 VDC |
| Betriebs-Eingangsbereich | 9–36 VDC |
| Regler-Topologie | High-Efficiency Switching |
| Interne Rails | 3,3 VDC & 5,0 VDC |
| Stromaufnahme | < 80 mA @ 24 VDC |
| Verpolungsschutz | Integrierte Hardware |
| Überstromschutz | Resettable PTC Fuse |
| Surge / Spike Schutz | TVS Array · IEC 61000-4-5 |
🔗 Kommunikation & Cloud | |
| Downstream-Schnittstelle NGC1 | 1× RS-485 (Modbus RTU Master) |

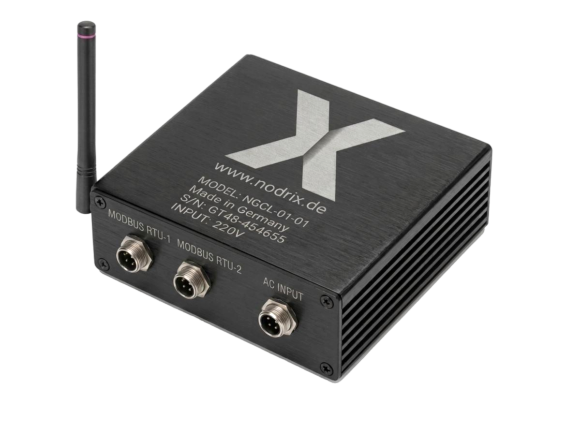

| Downstream-Schnittstelle NGC2 | 2× RS-485 unabhängig (Modbus RTU Master) |
| Modbus Framing | 8E1 (Standard), 8N1, 8O1, 8N2 |
| Wireless | Wi-Fi 802.11 b/g/n (2,4 GHz) |
| Cloud-Protokoll | MQTT v3.1.1 / 5.0 (TLS 1.2/1.3) |
| Live-Streaming | Secure WebSocket (WSS) |
| Service-Port | USB 2.0 Micro-B (mit ESD-Schutz) |
| USB Line-Schutz | TVS-Array (5,25 V WM / 17 V Clamp) |
| Data Line ESD | ±15 kV (Air) · ±8 kV (Contact) |
🖥 Embedded Web-Konfigurator | |
| Hosting-Architektur | On-Chip Embedded Web-Server |
| Zugriff | Browser-basiert · ohne Software |
| Benutzeroberfläche | Responsive Web-Dashboard |
| Konfigurations-Optionen | Slave-ID · Baud · CT-Kalibrierung · Wi-Fi · Schwellen |
| Sicherheits-Layer | Passwort-geschützter Admin-Login |
📐 Mechanik & Einbau | |
| Gehäuse-Material | Aluminium-Strangguss |
| Abmessungen | 154 × 145 × 55 mm |
| Montage | 35 mm DIN-Schiene |
| Anschlussklemmen | Steckbare Schraubklemmen |
| USB Mechanik | Right-Angle Through-Hole Tabs |
| RF Antenne | U.FL → RP-SMA Panel-Mount |
| Schutzart | IP40 |
| Betriebstemperatur | −40 °C bis +85 °C |
NGC ist das Herz jeder Nodrix-Installation — überall, wo Maschinendaten gesammelt, vorverarbeitet und in die Cloud gestreamt werden.
Das NGC-Gateway bildet den intelligenten Knotenpunkt zwischen den Sensor-Nodes (NSTV), den Stromwandler-Eingängen und der Nodrix Cloud-Plattform.
Vergleich mit traditionellen SPS-/SCADA-basierten Condition-Monitoring-Ansätzen.
| Merkmal | NGC-Gateway | Klassische SPS | Cloud-only IoT |
|---|---|---|---|
| Lokale Edge-Analyse (FFT/MCSA) | ✓ | ✗ | ✗ |
| Kein Cloud-Roundtrip für Alarme | ✓ | ✗ | ✗ |
| Inbetriebnahme ohne Software | ✓ | ✗ | Teilweise |
| DIN-Rail Direktmontage | ✓ | ✓ | ✗ |
| Bis 32 Sensorknoten pro Bus | ✓ | Aufwändig | Gateway nötig |
| MQTT/TLS Cloud-Anbindung | ✓ | ✗ | ✓ |
| Stromversorgung 9–36 VDC | ✓ | 24 VDC fix | Variabel |
| −40 °C bis +85 °C betriebsbereit | ✓ | Teilweise | ✗ |
| Typische Installationszeit | ~15 Minuten | 4–8 Stunden | 2–4 Stunden |
Kein Laptop. Keine Software. Keine Fachkenntnisse in Netzwerkkonfiguration erforderlich.
Alle Nodrix-Produkte sind aufeinander abgestimmt und sofort einsatzbereit.
