Erfasst 3-Achsen-Vibration bis 6 kHz und Pt100-Temperatur mit ±0,15 °C Genauigkeit — IP67/IP68 versiegelt, direkt am Lager oder Motor.

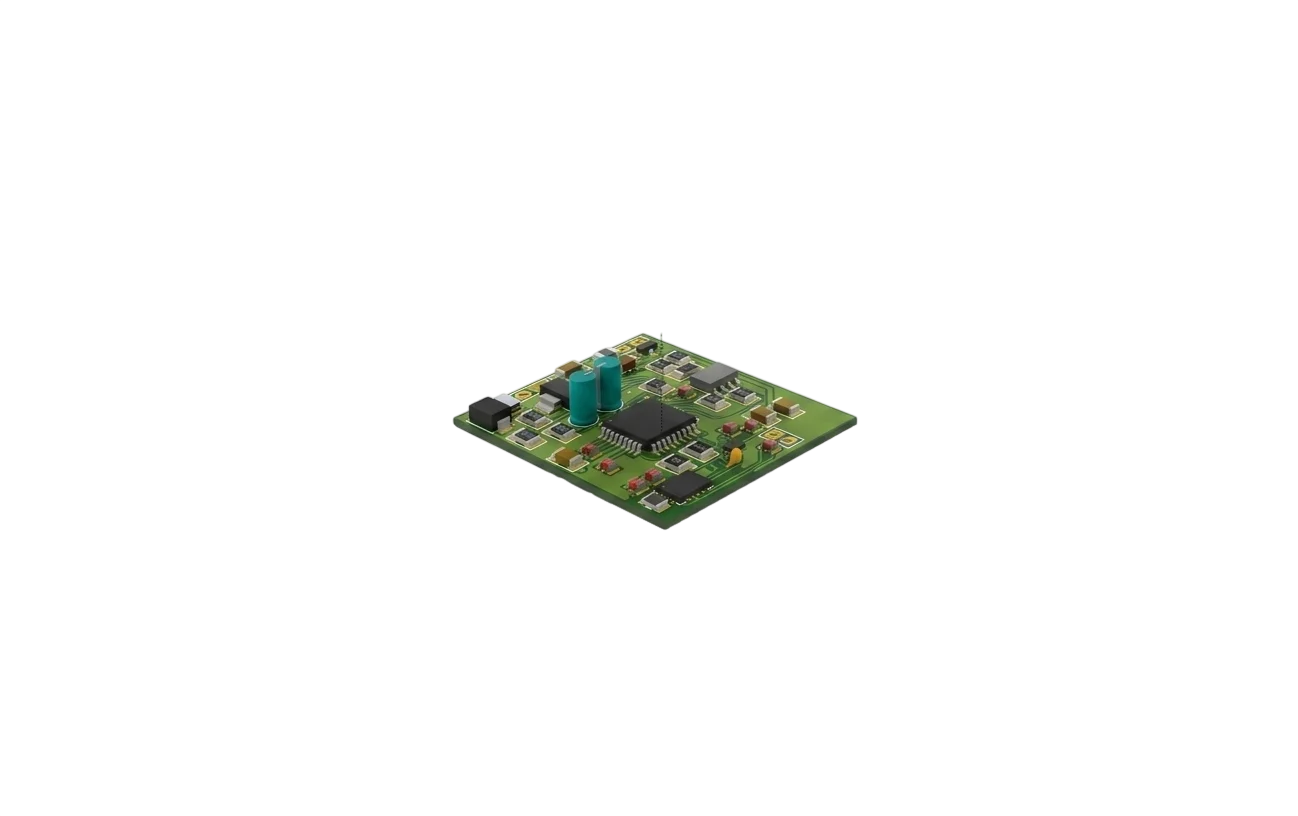

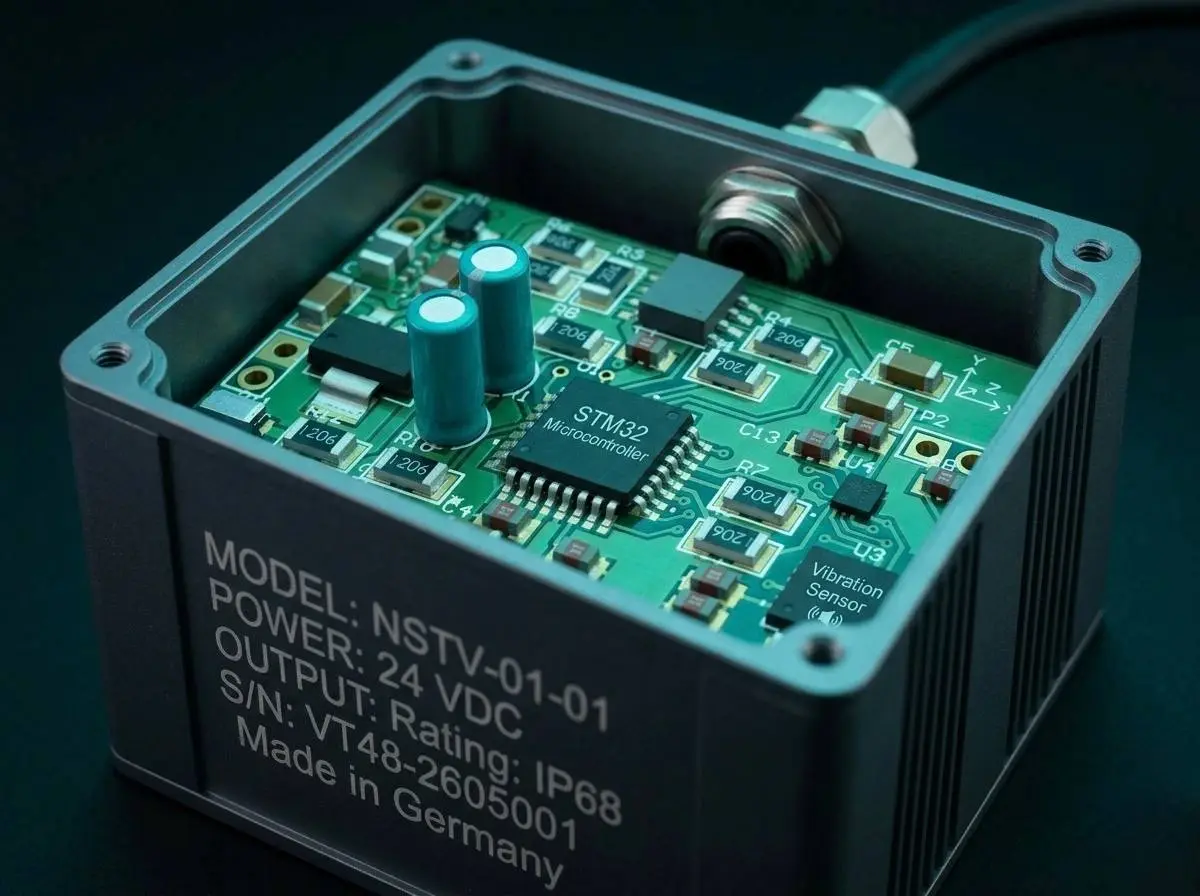

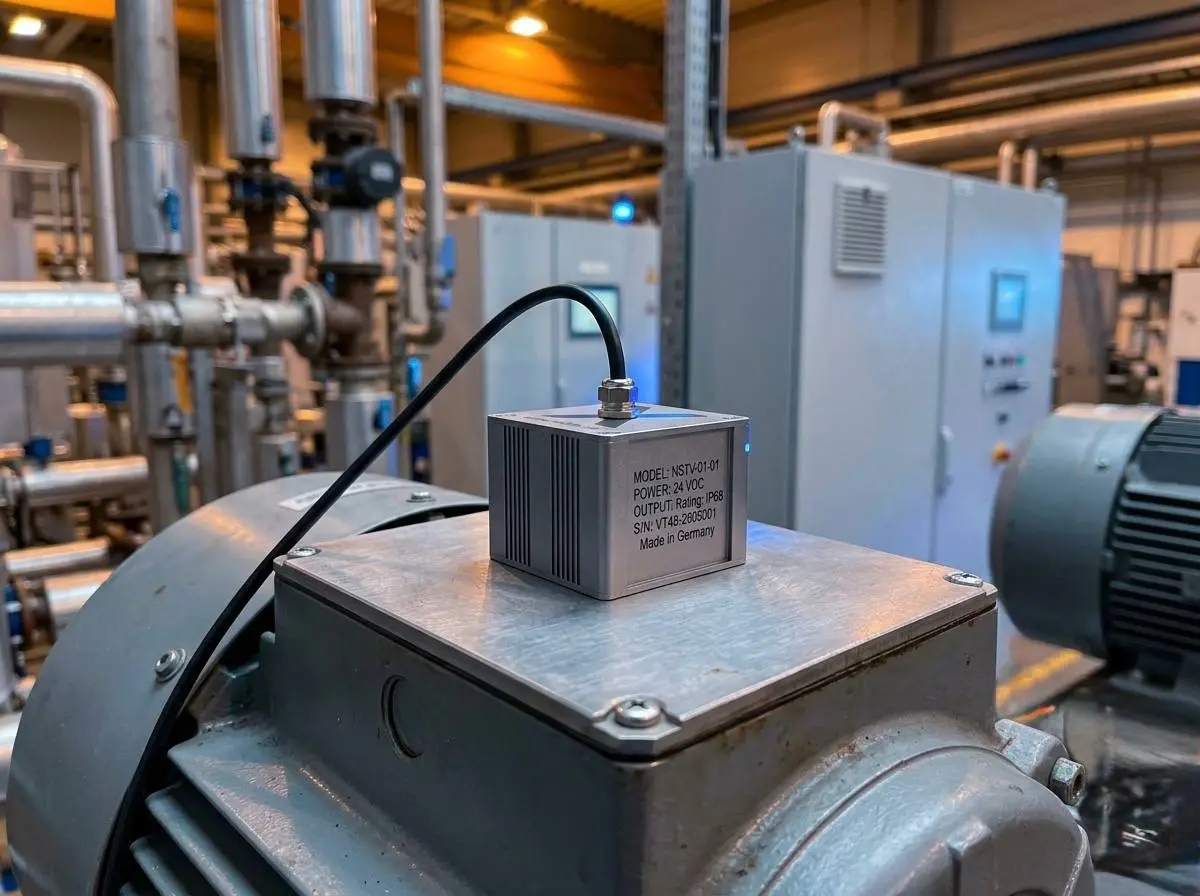

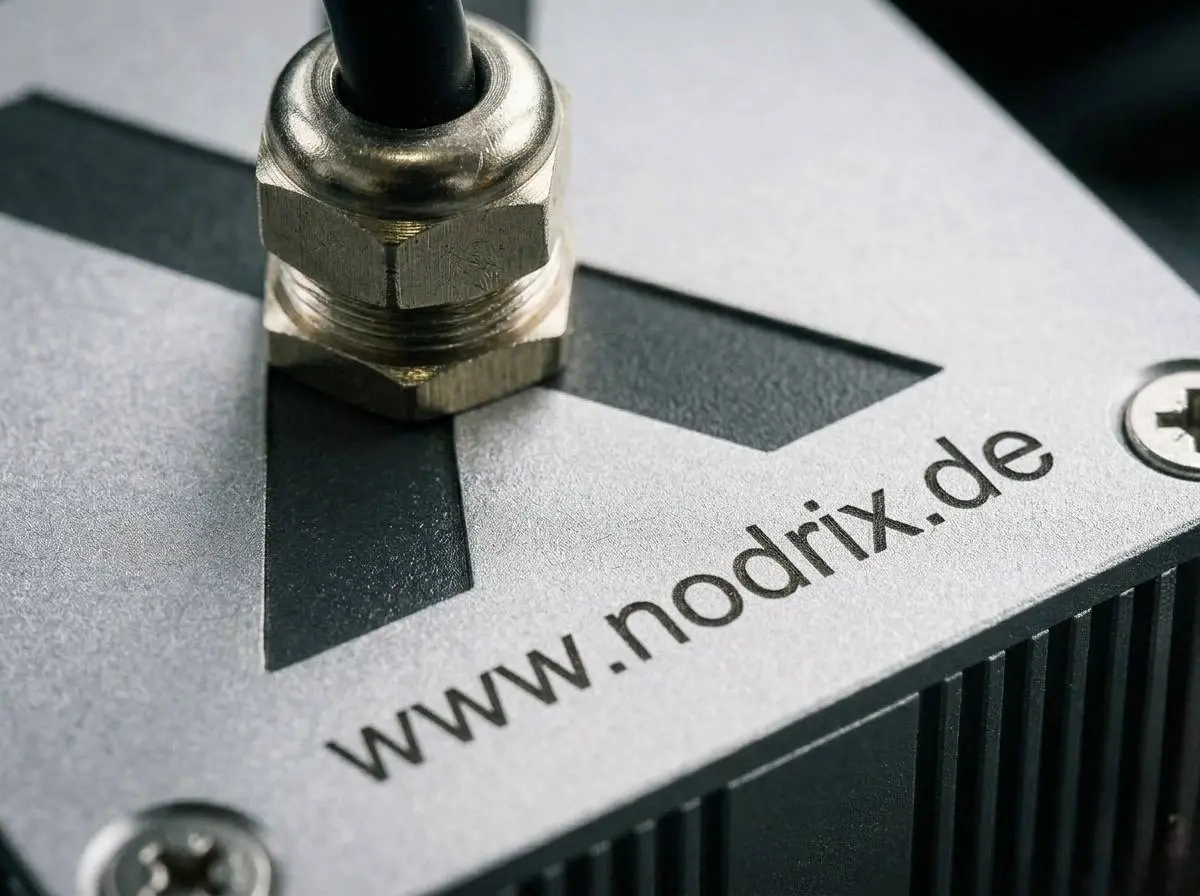

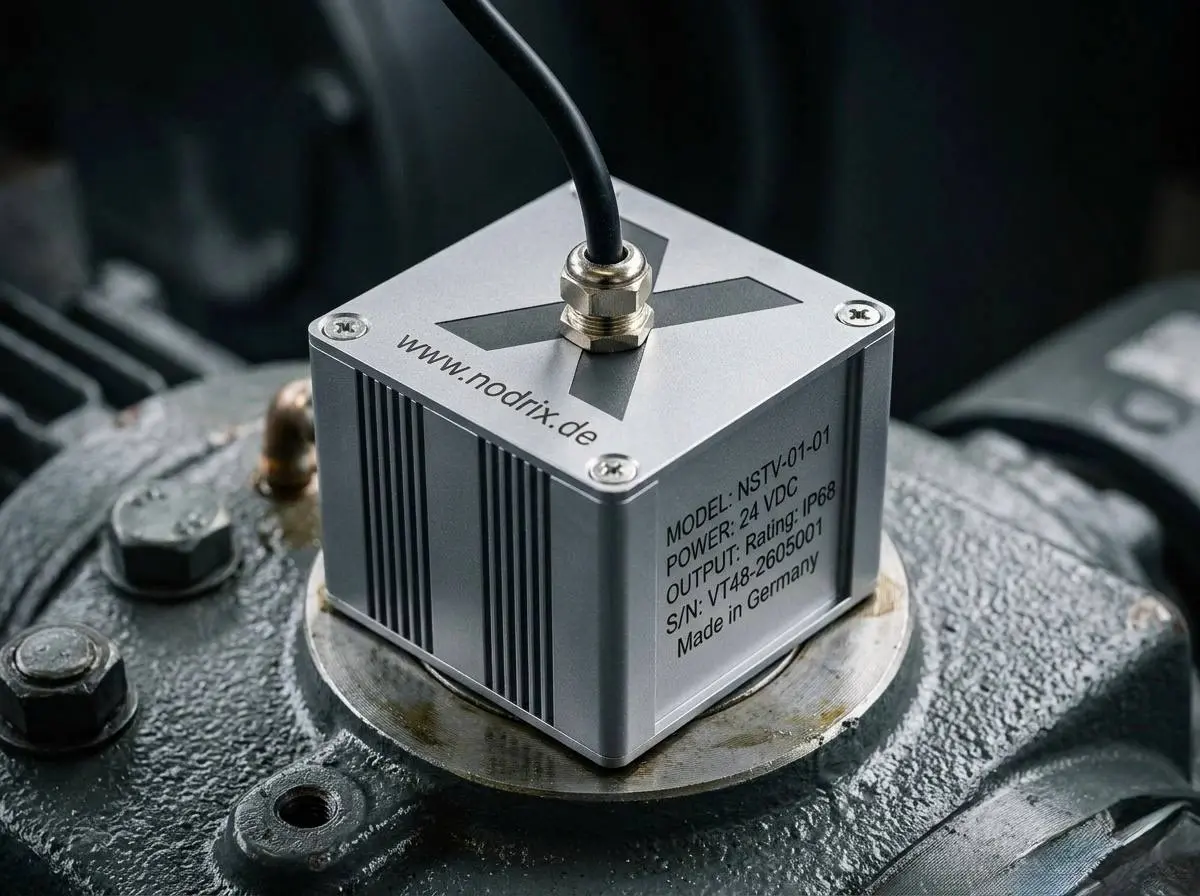

Hauptansicht, Montage am Lagergehäuse, Kabelführung und GX12-4 Steckverbinder-Detail.
NSTV-01-01 wird direkt an Lagern, Motorgehäusen und Antriebswellen montiert — überall wo Vibration und Temperatur frühe Ausfälle verraten.
Der NSTV-01-01 arbeitet als Modbus-RTU-Slave und liefert seine Messdaten auf Anfrage des NGC-Gateways — zuverlässig, deterministisch, skalierbar.
Vergleich mit konventionellen Vibrationssensoren und drahtlosen IoT-Sensoren.
| Merkmal | NSTV-01-01 | Konventioneller ICP® | Wireless IoT-Sensor |
|---|---|---|---|
| 3-Achsen gleichzeitig (synchron) | ✓ | ✗ (meist 1-Achse) | Teilweise |
| Integrierter Pt100-Temperatursensor | ✓ | ✗ (Zusatzgerät) | NTC, ±1–3 °C |
| Frequenzbandbreite DC – 6.000 Hz | ✓ | ✓ | ✗ (meist ≤ 1.600 Hz) |
| Schutzart IP67 / IP68 | ✓ (Verguss) | IP67 | IP54–IP65 |
| Stoßfestigkeit 10.000 g | ✓ | 2.000–5.000 g | Nicht spezifiziert |
| Keine Batterie / keine Wartung | ✓ (24 VDC kabelgebunden) | ✓ | ✗ (Batterie 1–3 J.) |
| Deterministische Echtzeit-Daten | ✓ (Modbus RTU) | ✓ | ✗ (latenzabhängig) |
| Typische Systemkosten (pro Node) | Sehr günstig | Hoch (DAQ-Hardware) | Mittel (Gateway + Abo) |
Kein Spezialwerkzeug. Keine Kalibrierung vor Ort. Keine Software-Installation.
Wählen Sie zwischen vollständigen technischen Daten oder direktem Zugriff auf die Dokumentation.
📳 Vibrations-Kerndaten | |
| Messtechnologie | Ultra-Low-Noise MEMS (16-Bit / Achse) |
| Messachsen | X, Y, Z — synchron |
| Messbereich | ±2 g · ±4 g · ±8 g · ±16 g (wählbar) |
| Frequenzbandbreite | DC bis 6.000 Hz (±3 dB) |
| Abtastrate (ODR) | 26,7 kHz (fix, intern) |
| Spektrales Rauschen | 90 µg/√Hz |
| Kreuzachsen-Empfindlichkeit | < 1 % (typisch) |
| Stoßfestigkeit | bis 10.000 g |
🌡 Temperatur-Messung | |
| Fühler-Technologie | Platin-RTD Pt100 (Dünnfilm) |
| Genauigkeitsklasse | Class AA (F0.1) · IEC 60751 |
| Nennwiderstand | 100 Ω bei 0 °C |
| Temperaturkoeffizient | 0,003850 Ω/Ω/°C (Europäische Kurve) |
| Auflösung | 15-Bit Digital — 0,03125 °C |
| Systemgenauigkeit | ±0,15 °C bei 0 °C |
| Messbereich | −40 °C bis +125 °C |
| Fehlerdiagnose | Integrierte Leitungsbruch-/Kurzschluss-Erkennung |
🔋 Versorgung & Schutz | |
| Nenn-Eingangsspannung | 24 VDC |
| Betriebs-Eingangsbereich | 4,5 bis 30 VDC |
| Regler-Topologie | Synchron-Buck (MicroSiP · geschirmt) |
| Interne Rails | 3,3 VDC (Sensoren & ADC) |
| Stromaufnahme | < 12 mA @ 24 VDC |
| Leistungsaufnahme | < 0,28 W |
| Verpolungsschutz | Aktiver P-Kanal-MOSFET (Zero-Drop) |
| Überspannungsschutz | TVS · 400 W Peak · IEC 61000-4-5 |
🔗 Modbus-Kommunikation & Schutz | |
| Protokoll & Rolle | Modbus RTU (Slave-Modus) |
| Physikalische Schicht | RS-485 Differenz (STP) |
| Max. Kabellänge | bis 300 m (STP RS-485) |
| Unterstützte Baudraten | 9.600 · 19.200 · 38.400 (Standard) · 115.200 bps |
| Daten-Framing | 8E1 (Standard) · 8N1 · 8O1 · 8N2 |
| Bus-Last | 1/8 Unit Load (bis 256 Nodes/Segment) |
| ESD-Schutz Datenleitung | ±15 kV (Luft) · ±8 kV (Kontakt) · HBM |
| Modbus-Funktionscodes | FC03 (Read Holding) · FC04 (Read Input) |
📐 Mechanik & Umgebung | |
| Gehäuse-Material | Industrie-Aluminium (EMI-Abschirmung) |
| Abmessungen | 50 × 40 × 36 mm (L × B × H) |
| Vergussmethode | Integrierter Resin-Verguss (vollständig) |
| Anschluss-Steckverbinder | GX12-4 (4-polig, Rundstecker, Thread-Lock) |
| Standard-Kabellänge | 3 Meter (PUR-Industriemantel) |
| Gewicht | ~150 g |
| Schutzart | IP67 / IP68 |
| Betriebstemperatur | −40 °C bis +85 °C |
NSTV-01-01 ist sofort betriebsbereit mit beiden NGC-Gateway-Varianten.
Demo anfragen, Datenblatt anfordern oder direkten Kontakt zum Engineering-Team — wir antworten innerhalb von 24 Stunden.
